PART NO. : YL116
（产品型号 ）
SPEC NO. : YL-7564590001
（规格书编号）
DESCRIPTION : Magnetic card reader, RF card reader/writer and IC card reader/writer（磁卡阅读器加射频卡读写器加IC卡读写器）
（产品描述 ）
DATE : 26/08/2018
（日期 ）
R&D DEPARTMET (研发部) | ||
APPROVED (核准) | CHECKED （审核） | PREPARED （制定） |
|
|
|
■Description
(描述)
The device supports magnetic stripe card reading, RF card reading and writing and IC card reading and writing functions. With integrated appearance design, the shape is unique and beautiful. The communication interface is standard USB interface.
（本设备支持磁条卡读取,射频卡读写及IC卡读写功能。采用一体化外观设计，外形独特、美观。通讯接口为标准USB接口。）
■Part NO. Definition
( 型号定义)
Example：YL116-5S6-C1-P50
（实例）
YL | YL－Start character(起始字符) |
116 | 116－length=116mm（长度=116mm） |
U | U－USB S－RS232 T－TTL(Uart) |
3 | 1-Magnetic Card(磁卡) 2-Magnetic Card + IC Card (磁卡+IC卡) 3-Magnetic Card + IC Card + RF Card(磁卡+IC卡+RF卡) |
5 | 5－5V DC input(直流5伏供电) X－other voltage input(其他供电) |
S | S－normal output format（常规格式输出） C－Customized output format（定制格式输出） |
6 | 1－1 track （1轨） 2－2 track （2轨） 3－3 track （3轨） 4－1 and 2 track（12轨） 5－2 and 3 track （23轨） 6－1 and 2 and 3 track（123轨） |
C1 | C－carton package（纸盒包装） 1－NO.1 pattern （1#款式） |
P50 | P50－external packing(50 PCS)（外包装） |
■Parameter(At=25℃)
(参数)
Item 项目 | Parameter (参数) | |||||
Rated voltage (额定电压) | YL116-3 | 5V DC | ||||
Rated current (额定电流) | CPU+magnetic card (主芯片+磁卡) | 30 mA | ||||
RF card (射频卡) | 80mA | |||||
IC card (IC卡) | 60mA | |||||
Reference standard （参考标准） | magnetic card (磁卡) | ISO/IEC7811 、AAMVA | ||||
RF card (射频卡) | ISO/IEC14443 TAPE A | |||||
IC card (IC卡) | ISO/IEC7816 | |||||
Communication interface （通讯接口） | RS232/UART/USB | |||||
Communication protocol （通信协议） | USB | magnetic card
| USB keyboard mode HID mode | |||
RF card | USB keyboard mode HID mode | |||||
IC card | HID mode | |||||
RS232/UART | Baud rate:m 8 n1/other | |||||
Output track 输出轨道 | 1/2/3/12/23/123 | |||||
Speed of swipe card （刷卡速度） | 10～250mm/s | |||||
Times of swipe card （刷卡次数寿命） | 10000times | |||||
Operating temperature （工作温度） | -20℃～60℃ | |||||
Storage temperature （存储温度） | -40℃～90℃ | |||||
Relative humidity（ 相对湿度） | ≤95%，non-condensing | |||||
Physical interface （物理接口） | USB/DB9/other(其他) | |||||
Fasten method （固定方式） | Screw（螺丝钉），Other(其他) | |||||
Vibration test （振动测试） | IEC 60068-2-6(GB / T 2423.10) 10HZ-55HZ 10HZ/min | |||||
Product size （外形尺寸） | 116mm(L)*36mm(W)*38.4mm(H) | |||||
Weight （重量） | 130g | |||||
Package size （包装尺寸） | 140mm(L)*99mm(W)*58mm(H) | |||||
■ Absolute Maximum Rating（At=25℃）
（最大非约束极限）
PART NO. (型号) | Parameter （参数） | Min （最小） | Typ （标准） | Max | Unit （单位） |
YL116-3 | Operating voltage range （工作电压范围） | 4.5 | 5 | 5.8 | V |
Operating current range (工作电流范围) | 30 |
| 170 | mA | |
Operating temperature range (工作温度范围) | -20 |
| 60 | ℃ | |
Storage temperature range （存储温度范围） | -40 |
| 90 | ℃ | |
Maximum junction temperature （节点温度范围） |
|
| 75 | ℃ | |
Speed of swipe card （刷卡速度） | 10 |
| 25 | MM/S (毫米/秒) | |
Times of swipe card （刷卡次数寿命） | 100000 |
|
| Times (次) | |
Static electricity （静电） | 8 |
| 15 | KV |
■ Technical index
(技术指标)(At=25℃)
Magnetic stripe card(磁条卡) | |
Reference standard （参考标准） | ISO/IEC7811 、AAMVA |
Speed of swipe card （刷卡速度） | 10～250mm/s |
Times of swipe card （刷卡次数寿命） | 10000times |
Data Format Compatibility (数据格式兼容) | IBM/ISO/AAMVA |
IC card(IC 卡) | |
Reference standard （参考标准） | ISO/IEC7816 |
Reference specification （参考规范） | PBOC2.0、EMV2000、T=0,T=1 |
Operating speed （操作速率） | 9600bps~38400bps
|
RF card(RF 卡) | |
Reference standard （参考标准） | ISO/IEC14443 TAPE A |
Reference specification （参考规范） | PBOC2.0 |
working frequency (工作频率) | 13.56 MHz
|
Operating speed （操作速率） | 106K /212K/424K bps
|
Operating distance (操作距离) | 0cm~5cm |

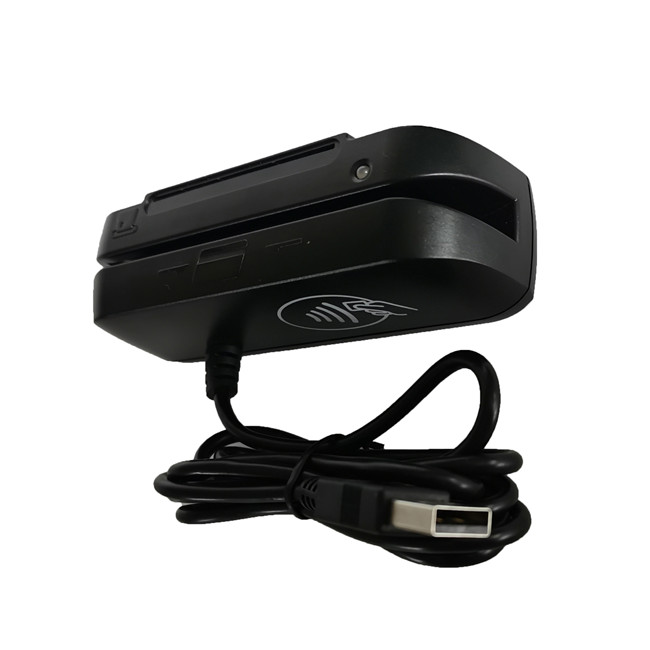

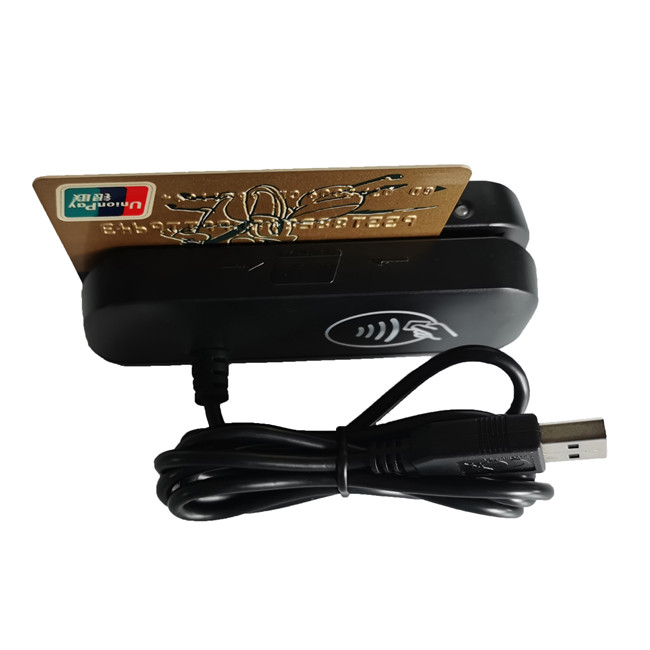

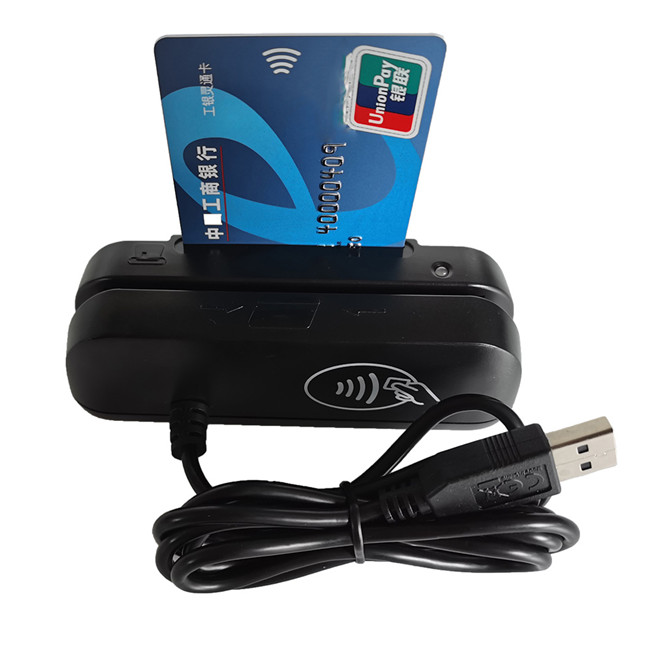

■Product appearance(产品外观)

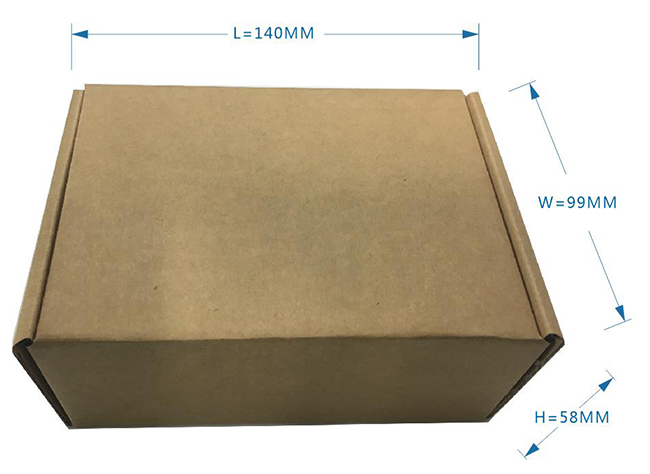

■Package appearance(包装外观)
■视频展示
■Applications
(应用)
Application of magnetic stripe card（磁条卡应用）
◆Member ship card （会员卡）
◆Identity card（身份验证卡）
◆Entrance card（门禁卡）
◆Driver's license（驾驶卡）
◆Personal card（个人卡）
◆Company card（公司卡）
◆SIN Card（社会保险卡）
◆Securities trading card（证券交易卡）
◆Telephone prepaid card（电话预付费卡）
◆Rate card （收费卡）
Application of RF card（射频卡应用）
◆Member ship card （会员卡）
◆Entrance card（门禁卡）
◆Rate card （收费卡）
◆Bank card（银行卡）
◆Transportation card（交通卡）
◆High speed toll card（高速收费卡）
◆Parking card（停车收费卡）
◆Authorization card（授权卡）
Application of IC card（射频卡应用）
◆Member ship card （会员卡）
◆Entrance card（门禁卡）
◆Rate card （收费卡）
◆Bank card（银行卡）
◆Transportation card（交通卡）
◆High speed toll card（高速收费卡）
◆Parking card（停车收费卡）
◆Authorization card（授权卡）
■Recommendations
◆Please avoied ultimate mechanical force or ultimate excess vibration .
◆Please avoied using it long period of time in acidic environment.
◆Please avoid water or other liquids entering the product.
建议事宜
◆请避免极限机械压力和极限震动。
◆请避免久置于酸性环境中使用。
◆请避免水或者其他液体进入产品内部。
