PART NO. : MSR90
（产品型号 ）
SPEC NO. : YL-07080818
（规格书编号）
DESCRIPTION : Magnetic card reader（磁卡阅读器）
（产品描述 ）
DATE : 26/04/2018
（日期 ）
R&D DEPARTMET (研发部) | ||
APPROVED (核准) | CHECKED （审核） | PREPARED （制定） |
|
|
|
■Description
(描述)
This is a magnetic stripe card reader, working voltage, output signal, output interface, support rail, output format can be customized according to customer needs.
（这是一款磁条卡读取设备，工作电压、输出信号、输出接口、支持轨道、输出格式可根据客户需求定制。）
■Part NO. Definition
( 型号定义)
Example：MSR90S5-S6-C1-P100
（实例）
MSR | MSR－magnetic stripe reader(磁卡阅读器) |
90 | 90－length=90mm（长度=90mm） 98－length=98mm（长度=98mm） |
S | S－RS232 T－TTL(Uart) U－USB |
5 | 5－5V DC input(直流5伏供电) 3－3.3V DC input(直流3.3伏供电) X－other voltage input(其他供电) |
S | S－normal output format（常规格式输出） C－Customized output format（定制格式输出） |
6 | 1－1 track （1轨） 2－2 track （2轨） 3－3 track （3轨） 4－1 and 2 track（12轨） 5－2 and 3 track （23轨） 6－1 and 2 and 3 track（123轨） |
C1 | C－carton package（纸盒包装） 1－NO.1 pattern （1#款式） |
P100 | P100－external packing(100 PCS)（外包装） |
■Parameter(At=25℃)
(参数)
Item 项目 | Parameter (参数) | ||
Rated voltage (额定电压)
| MSR90S5 MSR90T5 MSR90U5 | 5V DC | |
MSR90S3 MSR90T3 | 3V DC | ||
Rated current (额定电流) | 30 mA | ||
Reference standard （参考标准） | ISO7810,ISO7811,ISO7812,ISO15457 | ||
Communication interface （通讯接口） | RS232/UART/USB | ||
Communication protocol （通信协议） | RS232/UART | Baud rate:9600 8 n1/other | |
USB | USB keyboard mode | ||
Output track 输出轨道 | 1/2/3/12/23/123 | ||
Speed of swipe card （刷卡速度） | 10～250mm/s | ||
Times of swipe card （刷卡次数寿命） | 10000times | ||
Operating temperature （工作温度） | -20℃～60℃ | ||
Storage temperature （存储温度） | -40℃～90℃ | ||
Relative humidity（ 相对湿度） | ≤95%，non-condensing | ||
Physical interface （物理接口） | DB9/USB/other(其他) | ||
Fasten method （固定方式） | Screw（螺丝钉），Other(其他) | ||
Vibration test （振动测试） | IEC 60068-2-6(GB / T 2423.10) 10HZ-55HZ 10HZ/min | ||
Product size （外形尺寸） | 90mm(L)*27mm(W)*28mm(H) | ||
Weight （重量） | 91g | ||
Package size （包装尺寸） | 112mm(L)*77mm(W)*37mm(H) | ||
■ Absolute Maximum Rating（At=25℃）
（最大非约束极限）
PART NO. (型号) | Parameter （参数） | Min （最小） | Typ （标准） | Max | Unit （单位） |
MSR90S5 MSR90T5 MSR90U5 | Operating voltage range （工作电压范围） | 4 | 5 | 5.8 | V |
MSR90S3 MSR90T3 | 2.7 | 3.3 | 3.6 | V | |
MSR90S5 MSR90T5 MSR90U5 | Operating current range (工作电流范围) | 12 |
| 50 | mA |
MSR90S3 MSR90T3 | 8 |
| 30 | mA | |
| Operating temperature range (工作温度范围) | -20 |
| 60 | ℃ |
| Storage temperature range （存储温度范围） | -40 |
| 90 | ℃ |
| Maximum junction temperature （节点温度范围） |
|
| 75 | ℃ |
| Speed of swipe card （刷卡速度） | 10 |
| 25 | MM/S (毫米/秒) |
| Times of swipe card （刷卡次数寿命） | 100000 |
|
| Times (次) |
MSR90S5 MSR90S3 | Receiver Input Voltage of RXD (RXD接收电压范围) | -25 |
| 25 | V |
■ Recommended DC characteristics(At=25℃)
(直流推荐特性)(At=25℃)
DC operating conditions
(直流供电操作)
PART NO. (型号) | Symbol （符号） | Parameter （参数） | Min （最小） | Typ （标准） | Max | Unit （单位） |
MSR90S5 | Vdd | External voltage range （外部电压范围） | 4.5 | 5 | 5.5 | V |
MSR90T5 | Vdd | External voltage range （外部电压范围） | 4.5 | 5 | 5.5 | V |
MSR90U5 | Vdd | External voltage range （外部电压范围） | 4.5 | 5 | 5.5 | V |
MSR90S3 | Vdd | External voltage range （外部电压范围） | 3 | 3.3 | 3.6 | V |
MSR90T3 | Vdd | External voltage range （外部电压范围） | 3 | 3.3 | 3.6 | V |

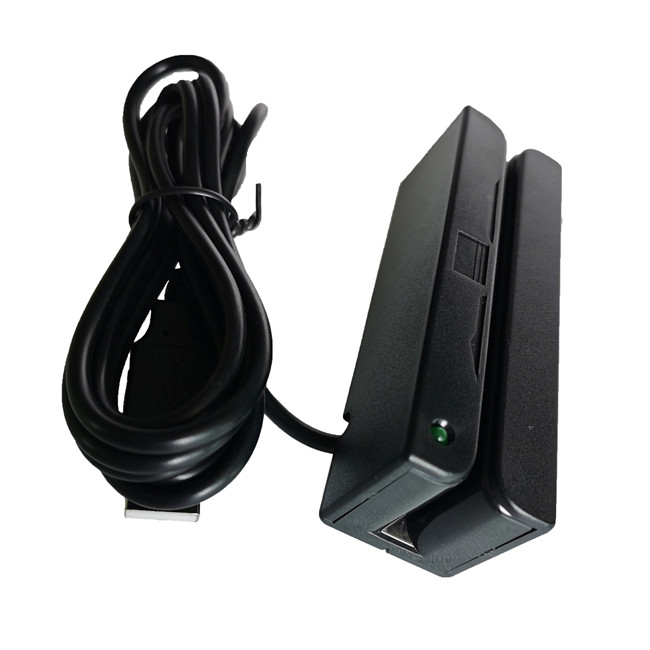

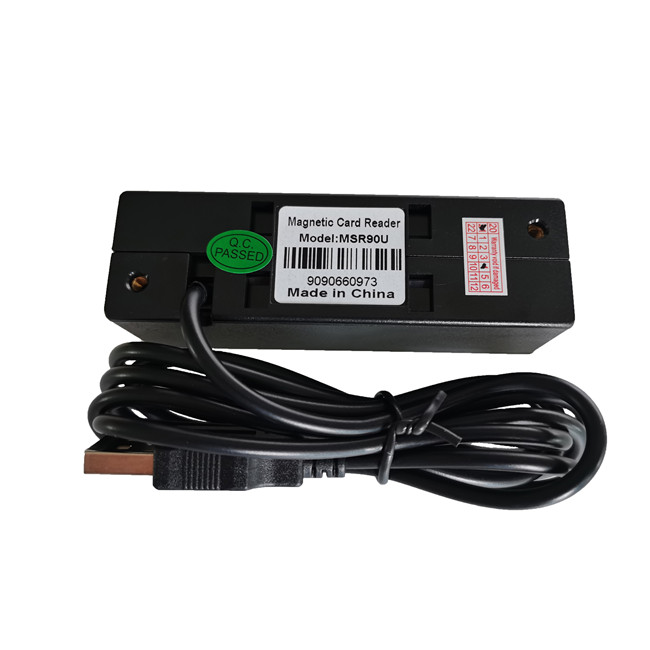

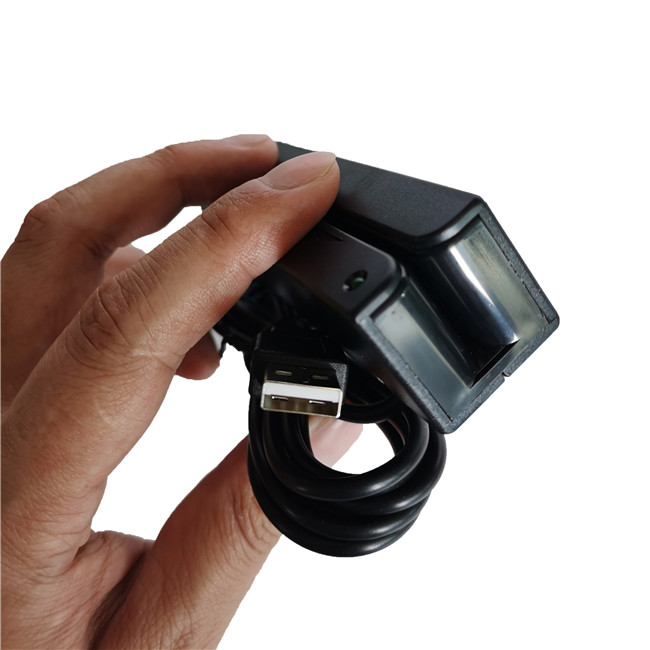

■Product appearance(产品外观)

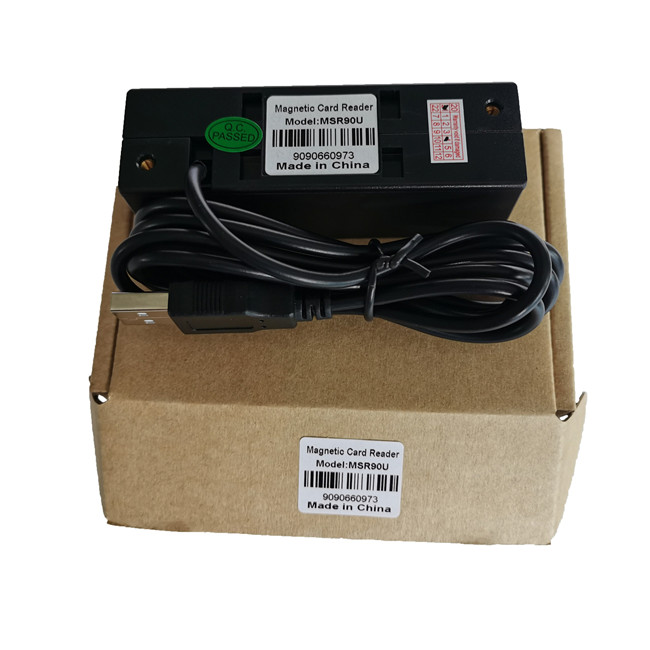

■Package appearance(包装外观)
■视频展示
■Applications
(应用)
◆Membership card （会员卡）
◆Identity card（身份验证卡）
◆Entrance card（门禁卡）
◆Driver's license（驾驶卡）
◆Personal card（个人卡）
◆Company card（公司卡）
◆SIN Card（社会保险卡）
◆Securities trading card（证券交易卡）
◆Telephone prepaid card（电话预付费卡）
◆Rate card （收费卡）
◆Reservation card（预约卡）
■Recommendations
◆Please avoied ultimate mechanical force or ultimate excess vibration .
◆Please avoied using it long period of time in acidic environment.
◆Please avoid water or other liquids entering the product.
建议事宜
◆请避免极限机械压力和极限震动。
◆请避免久置于酸性环境中使用。
◆请避免水或者其他液体进入产品内部。
